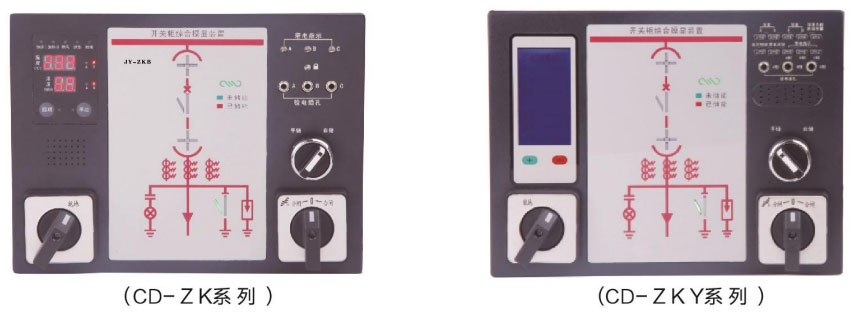

HBCD-ZK系列智能操控装置

HBCD-ZK系列产品是根据当前中压系统开关柜技术发展而设计开发的一一种新型的模块化、智能型的操作测量显示装置。

该系列产品集主回路模拟指示、带电指示及闭锁、验电功能、温湿度数字实时显示、自动加热除湿控制、自动排风降温控制、断路器分合闸状态指示、储能、接地开关指示、手车位置指示、智能防误语音提示、人体感应报警语音警示、故障记录查询、时钟指示、手动自动储能选择、远程就地切换、分闸合闸操作以及RS485通讯接口等功能于-一体，可根据需要选配。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完备开关状态的指示功能和性能。

该系列可用于3~40KV户内的开关柜、适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。符合IEC255-22标准。

型号说明

使用环境

●温度：周围空气温度上限为+65C，且24h内的平均值不过+35C；周围空气温度下限为-40C。

●湿度：大气相对湿度在周围空气温度为+40°C时不过50%RH，在较低的温度下可以有较高的相对湿度，例如20C时可达到95%RH。对由于温度变化产品表面上偶尔产生的凝露已采取特殊措施。

●海拔：安装地点的海拔不过2000m。

技术特征

电气参数

工作电压：AC85~265V/DC90~375V；

●电压回路功耗：≤15VA；

●介质强度：≥AC2000V；

●绝缘性能：≥100MQ；

●抗电磁干扰性能：符合IEC255-22的标准规定；

测量范围

●湿度测量范围：0~100（%）RH；

●温度测量范围：-40C~120C；

●人体接近感应时间：≤3秒；

●动态闪烁频率：两次/秒(亮一次灭一次)；

功能指示图

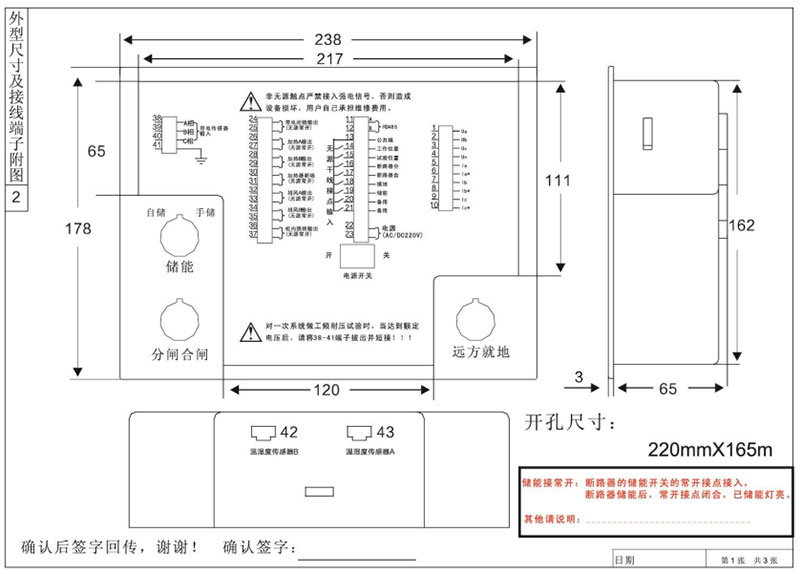

端子定义
