HBCD-901无线测温测控装置

本产品是根据国家《国家电网公司十八项电网重大反事故措施》（试行）中11.7.2关于“加强对运行设备温升的监视”要求而设计的温升监测系统。主要适用于2kV~35kV/50Hz户内各类高压开关设备的接头部、触头、电缆及母排的在线温度测量。装置可根据不同的测量部位使用不同规格的传感器，以适应安装要求。二次部分与一一次部分无任何连接，传感器与主机信息交换是通过无线信号传送，使安装简便灵活。

型号说明

功能简介

本产品可以在线监测两路环境温湿度，在屏幕，上实时显示；并根据用户的设置值，通过两路无源输出的继电器输出控制两处的加热器或者风扇以达到对柜内环境调节的作用。

本产品可以通过无线的方式在线监测N个温度点（N可以根据用户的要求可以是任何值），并同时在屏幕.上实时显示，并且在任何一路温度达到设定值后给出两种等级报警提示（液晶屏幕过热文字提示及一组公共的无源继电器输出）；

产品提供RS485接口，MODBUS通讯协议，可以上传环境温度值和各个监测点的实际温度，上位机可以通过RS485接口对仪表的参数进行设置与读取，以及数据的采集。

本产品采用中文图形菜单界面，操作简单直观。

技术参数

●工作电源：AC/DC110/220V±10%50/60Hz

●使用环境：温度-20-70C、相对湿度≤95%RH、海拔高度≤3000m

●环境温度测量范围：-30-120C+2C，无线传感器温度测量范围：0-120C+2C

●传感器设计使用寿命：10年（可在停电检修时更换电池反复使用）

●报警输出：1组无源输出

●环境温湿度控制输出:2组无源输出

●RS485接口通讯速率:2400、48009600，19200可选

●设备地址：1~255可设

●设备套件：无线传感器数3、6、9、12、N

●功耗：≤2W

●外形尺寸：96mmx96mmx100mm

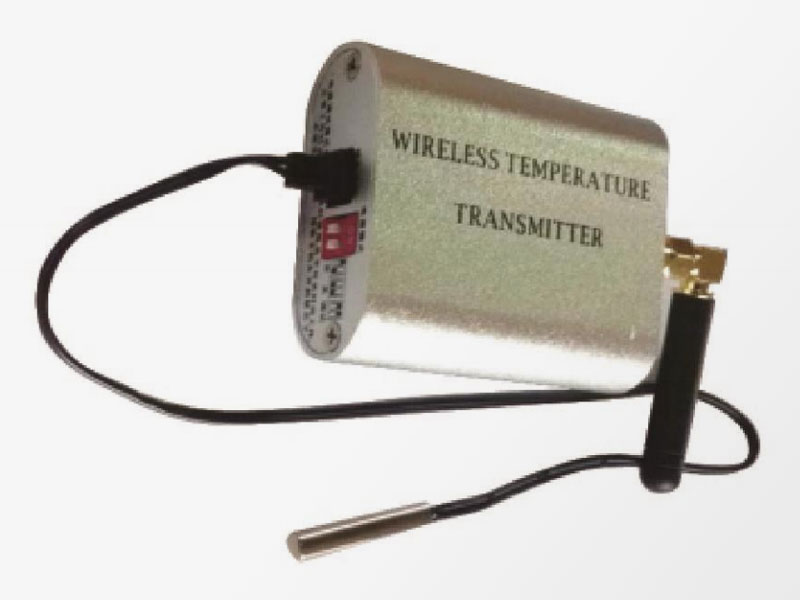

无线测温传感器

此系统用的是无线传输模块对母排进行温度测量然后传送到主系统功能，会在液晶里实时显示，并判断是否过用户设定的温度值。

无线测温传感器的性能指标

●无线传感器测温范围：0~120C+2C

●测量精度：±2C

●温度反应时间：小于1S

●可安装的温度测量探头数量小于100(同空间）

无线传输距离：大于100M（加强可以到1KM）

●电池使用寿命：4-5年

●无线接收有效距离：柜内：20m;室外安装：80m

●传感器尺寸：55*63*22
