HBCD-601GIS局部放电在线检测系统

GIS是气体绝缘全封闭组合电器的简称，利用SF6气体良好的绝缘性能，把断路器、隔离开关接地开关、PT、CT、避雷器、母线、进出线套管、电缆终端等封闭地组装在一起。在线监测及诊断的任务是了解和掌握设备的运行状态，包括采用各种检测、测量、监视、分析和判别方法，结合系统的历史和现状，考虑环境因素，对设备运行状态进行评估，判断其处于正常或非正常状态，并对状态进行显示和记录，对异常状态作出报警，以便运行人员及时处理，并为设备的故障分析、性能评估、合理使用提供信息和准备基础数据。

局部放电监测原理

局部放电发生时，电磁波的信号根据GIS结构反复进行传播、反射、折射、迟延、衰减等现象，通过盆式绝缘子（绝缘件）放射到外界。GIS绝缘子泄漏的电磁波，通过高灵敏度内置型或外置型传感器，进行检测，传感器检测GIS内部局部放电激发的电磁波信号，检测到的信号经过滤波、射频前置放大器和检波器后，由高速数据采集模块进行采样、存储、数字信号处理与分析，经过现场监测单元处理后的数据通过光纤上传至主处理器单元：主处理器单元通过在其上运行的故障诊断系统根据从现场监测单元送来的数据，组建故障模式数据库，对GIS的绝缘状态进行诊断，并以多种方式显示放电指纹特征数据：在主处理器单元上存储的局部放电历史测量数据可供工作人员及远程管理系统查询。

技术指标及参数

●测量方法：GIS的局放监测采用UHF传感器，对局放进行定位和故障类型识别

●监测频率：高频电磁波(UHF）测量频率：300MHz～1500MHz

●局放传感器：UHF外置式传感器

●灵敏度：外置传感器≤0.5pC

●传感器位置：传感器的位置分布会影响局部放电检测灵敏度，在线监测系统的传感器布置应满足于大限度覆盖所监测的设备

●现场监测单元：不锈钢外壳，安装在GIS开关附近，现场可以查看监测数据

●通信网络：系统和变电站综自系统之间可采用RS485、IEC61850方式连接通信

●正常运行条件：环境温度：-40C~+65C。

环境湿度:0~100（%）。

大气压力:86kPa~106kPa。

供电电源:AC220V±10%,谐波含量<5%。

设备适应环境满足IP55标准

系统组成

系统由现场传感器，智能监测仪，后台监视软件三大部分组成

●现场智能监测模块

现场智能监测模块主要是把高频传感器采集的局放信号和噪音传感器采集的现场噪音信号进行相位比较，对GIS采集的信号做一个判断，判断高频传感器采集的信号是否是GIS里面发生的局放信号，如果是局放信号就再进行具体的处理，不是局放信号就直接在噪音通道相对应的液晶屏面上显示出来，并大致的判断是什么干扰信号造成的干扰。这样就防外界干扰信号所造成的误报、误判。

现场智能监测模块主要参数：

电源：AC 220V/50Hz

电源Fuser容量：250V/3A

检测频宽：300~1500MHz

信号采集通道：2个

采集信号灵敏度：<5PC

●高频传感器

UHF传感器主要是用来采集GIS内部发生局放时产生的高频信号，此传感器直接固定在绝缘盆子上，盆子上除了放置传感器的地方外其他的地方用屏蔽带屏蔽，这样的好处是保高频传感器采集的高频信号是从GIS内部出来的初次信号，有效防了外界干扰信号从盆子处进入高频传感器，保了高频传感器采集高频信号的纯净度和可信度。

●噪音传感器

噪音传感器放在GIS站里面，用于采集外界所有的干扰信号（例如：雷达信号、马达、航空、电弧产生的高频信号等)。噪音传感器采集的高频信号传输到检测模块单元里面，与高频传感器在绝缘盆子处采集的高频信号进行相位比较，再次对高频传感器采集的高频信号进行判断，用来防外界干扰信号从GIS进线端或者出线端进入GIS内部对高频传感器在盆子上采集的高频信号的干扰。

噪音传感器主要参数：

频率范围：300~3000MHz频宽

安装方式：磁石，放置在GIS周边

阻抗匹配：50[Ω]

输出接头：N型

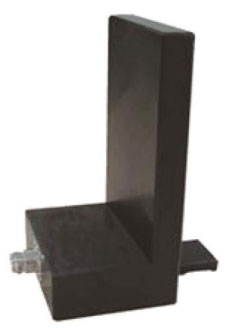

高频传感器主要参数：

频率范围：500~1500MHz频宽

传感器感应度：<5PC

阻抗匹配：50[Ω]

安装方式：外装型，固定在绝缘盆子上

输出接头：N型
