HBCD-500变压器油中气体在线检测系统

HBCD-500变压器油中气体在线监测系统采用了气相色谱原理，通过微处理器的控制，自动进行油路清洗、油气分离、气体采集、恒温控制、样气的定量与进样、基线的自动调节、数据采集与处理、定量分析与故障诊断，并定期自动校准。

溶解于变压器油中的故障特征气体经真空滤过装置脱气后进入进样装置自动进样，在载气的推动下通过色谱柱，由于色谱柱对不同的气体具备不同的亲和作用，导致故障特征气体被逐依分离出来，气体检测器对故障气体（H₂、CO、CO₂、CH₄、C₂H₄、C₂H₆、C₂H₂）按出峰顺序分别进行检测，并将气体的浓度特性转换成电信号。模数转换模块将电信号转化成数字信号，通过网络上传给监控主机并存储。监控主机根据标定数据进行定量分析，分别计算出特征气体各组份和总烃的含量及各自的增长率，再由故障诊断系统对变压器故障进行综合分析诊断，实现变压器故障的在线监测。

技术参数

设备参数:

● 分析周期：小1小时，由用户设定

● 工作电源：AC220V,5A

● 载气：高纯度氮气99.999%可在当地配置

● 载气更换：三年（按每天监测一次计算）

● 数据存储容量：20年（按每天监测一次计算)

● 数据采集器外形尺寸：800(长)X500(宽)X1280(高)mm

● 数据采集器重量：120KG

环境参数：

● 环境温度：-40C~+70C

● 油样温度：-20C~+120C

● 相对湿度：5%~95%，无冷凝

● 防护等级：防尘防水达到1P55以上

● 振动：GB/T11606.8-1989

● 碰撞：GB/T11606.17-1989

检测指标

功能特点

● 检测原理：真空过滤脱气，气相色谱分析。

● 监测周期：定时自动和手动，自动可任意设定时间，手动可随时进行。

● 取油方式：油泵强制循环，无污染，无死区。在实时监测过程中不会造成变压器油流失。

● 脱气方式：世界的真空滤过技术，脱气效率达95%，油气分离约10分钟完成。真空脱气技术克服了薄膜脱气薄膜易受污染、通透性下降、使用寿命短、平衡时间长等缺点；同时，分子筛滤过技术克服了单纯真空脱气方式油气挥发易污染色谱柱的弊端。

● 模数转换：过采样技术的△-∑型模数转换器，24位分辨率，内置数字滤波器，并能在改变增益后量程与零点自动校准。

● 数据传输：色谱数据采集器与监控主机之间可采用RS485，通信距离可达1200米，支持IEC61850通讯模式，与数字化变电站无缝连接。

● 电磁兼容：国家电网公司电磁兼容性能IV级检测。

● 诊断系统：IEC60599、模糊三比值法大卫三角形、立方图示法。

● 防护等级：IP55，数据采集器防雨、防潮、防高温。

● 设备安装：可实现不停电状态下快速安装。

系统现场安装

● 现场安装方式与柜底座施工

CD-200变压器油色谱在线监测系统现场安装如图所示，柜体需放置在一水泥平台或角钢支架上。

● 现场油路安装说明

柜体引出两根6mm不锈钢管与变压器底部放油阀（或其他位置）连接，连接示意图如右图两种安装方式，可根据变压器阀门位置及构造加以选择，由于要保油管的正确连接及密封性，建议由厂家对该部分进行专门加工和试验。

请在安装前确认变压器安装位置及接口法兰盘的尺寸，数据及时传到厂家！

在线监测柜体放置位置离变压器油门接口遵循就近原则，请测量在线监测柜体放置位置离变压器油门接口距离（多少米)，以便厂家准备油管材料。

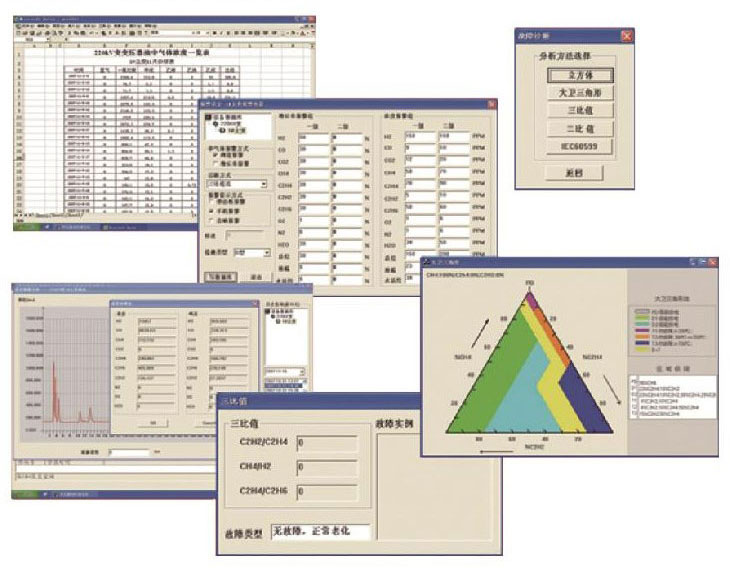

软件系统

本软件为变压器油中H₂，O₂，CO，CO₂，CH₄，C₂H₂，C₂H₄，C₂H₆，H₂O，水活性，油温在线监测系统的后台监测软件，主要通过对变压器油中H₂，O₂，CO，CO₂，CH₄，C₂H₂，C₂H₄，C₂H₆，H₂O，水活性，油温的变化进行实时的监测，来预先发现，并预报变压器可能的故障和问题。

运行环境：Windows2000/Windows XP SQLserver 2000

硬件：PIII700以上，512MB内存多串口（2口）卡

GSM短信Modem一个/485转接口一个
