HBCD-600变压器局部放电在线检测系统

变压器局放监测装置采用特高频法实现局部放电检测，通过传感器检测变压器内部局部放电激发的电磁波信号，检测到的信号经过滤波、射频前置放大器和检波器后，由高速数据采集模块进行采样、存储、数字信号处理与分析，经过现场监测单元处理后的数据通过光纤上传至主处理器单元。每次采样长度为50个工频周期，短监测周期为1分钟，监测周期可调，可通过现场和远程按需设定监测周期。主处理器单元通过在其上运行的故障诊断系统根据从现场监测单元送来的数据，组建故障模式数据库，对变压器的绝缘状态进行诊断，并以多种方式显示放电指纹特征数据；在主处理器单元上存储的局部放电历史测量数据可供工作人员及远程管理系统查询。变压器局放监测IED有1-6个同步的高速采样通道，每台变压器可以配置1-6个高频传感器。

变压器局放监测IED对局部放电特征量进行分析，包含以下基本参量：大放电量及放电相位，放电次数，平均放电量。正常运行时，系统可随时在线监测、记录变压器的状态，并利用诊断系统对设备的运行状态进行分析判断。当变压器出现异常时，该系统快速采集、处理故障数据，同时完成在线计算、存储、统计、报警、分析报表和数据远传等功能。

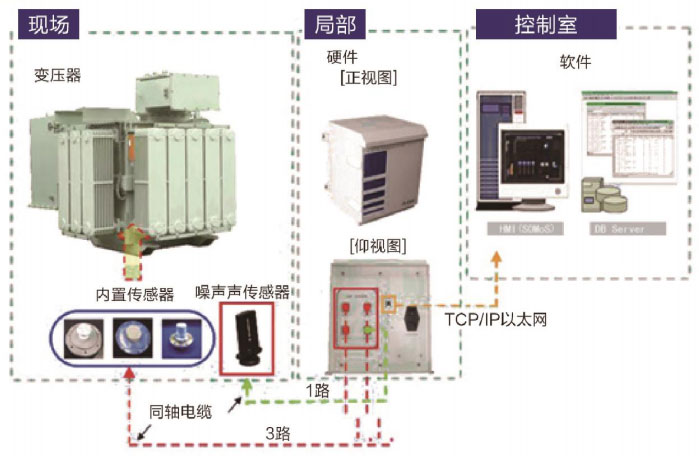

现场安装示意图

系统组成及参数

●系统整体参数

●高频传感器

UHF传感器主要是用来采集变压器内部发生局放时产生的高频信号，此传感器直接固定在出油口的法兰上，│这样安装的好处是让高频传感器采集的高频信号是变压器里面的初次信号，有效防了从高频传感器处引外界干扰信号，保了高频传感器采集高频信号的纯净度和可信度。

● 参数：

频率范围：300~1500MHz频宽

传感器感应度：5PC

阻抗匹配：50[Ω]

安装方式：内装型

输出接头：N型

● 功能特点

抗干扰能力强，监测数据准确

设备管理方便

强大的后台管理软件

提供多种报警方式

体积小，安装简便

监测方式灵活

通过现场总线、电话网或Internet网络实现异地数据传输，进行高压电气设备的远程在线监测运行分析

存储量大，数据备份方便

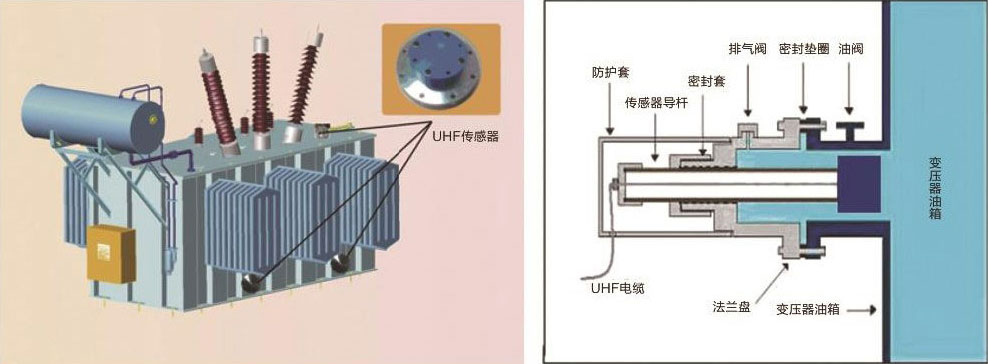

● 传感器安装方式

在变压器本体增加检测孔安装UHF传感器

在变压器放油阀口安装UHF传感器

将UHF传感器安装在变压器放油阀口，闸阀保持完全打开状态，传感器伸入闸阀内，但不过变压器的箱壁。
