HBCD-JC型SF6气体微水密度在线监测系统

为适应我国电力行业体制改革的需要和加快电气设备在线监测技术及状态检修发展的步伐，研究和探索以在线监测技术为基础，故障检修与预防性相结合，以实现可靠性和低成本消耗为目标的状态检修模式，我公司的SF6气体在线监测系统。该设备能够以高于国家标准的测量精度，长期在线监测断路器SF6气体的密度、微水、温度及其变化趋势，其功能是在SF6气体有关指标出现变化时，给出变化曲线；有关指标达到报警状态时，报警或自动启动报警装置；当有关指标过标达到危险状况时，报警或自动启动闭锁装置，禁止断路器动作，以保设备和变电站整套系统的稳定。上述监测设备配有RS-485/CAN通讯接口，可将监测数据实时上传至变电站、城市中心乃至更上级监控中心，真正实现变电站，尤其是无人值班站的设备在线监测。同时，监测到的各项指标的变化趋势为断路器的状态检修提供了有效依据。

产品功能

1.在线监测SF6气体湿度、密度与温度；

2.在线监测气体泄漏与泄漏报警；

3.可按预设值或用户给定值自动启动低压报警和闭锁装置

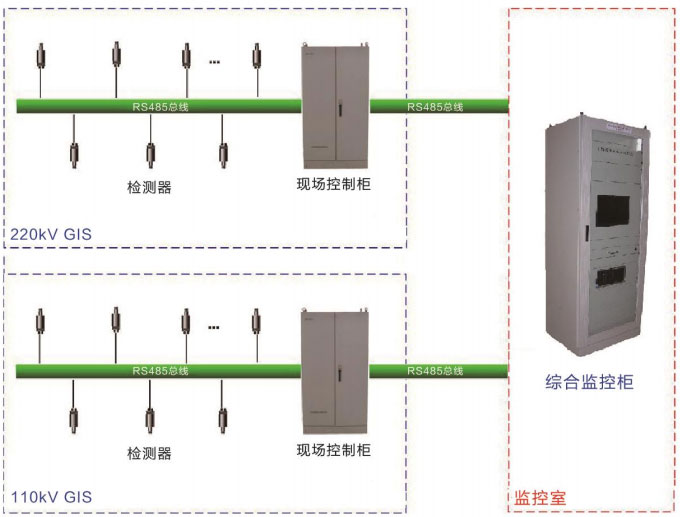

4.预留RS-485/CAN总线通讯接口；

5.通过后台软件自动绘制状态变化趋势图；

6.大屏幕液晶显示器现场显示实时数据，具备屏幕保护和声控显示功能；

7.手持遥控器设置报警与闭锁门限值和显示方式；

8.全密封，抗干扰，适用于室外和低温环境。

检测变送器技术指标

密度指标：

测量范围：0.01～1.00 MPa 或定制

测量精度：优于± 1%F.S.

报警门限：0.52MPa或自定义

报警解除：0.53MPa或自定义

闭锁门限：0.50MPa或自定义

闭锁解除：0.51MPa或自定义

湿度指标：

测量范围：50~1,000μI/或-60℃~+20℃

测量精度：< ± 5% F.S.

报警门限：300 μ1/1

温度测量范围：-55℃℃~+125℃℃

温度测量精度：± 1℃

其它指标：

通讯接口：隔离型RS-485/CAN

通讯速率：2400 bps

电源电压：24VDC 或85V~265VAC

工作环境：-40 ℃~ +55 ℃<95%RH
