HBCD-XHG消弧消谐选线及过电压保护综合装置

HBCD-XHG消弧消谐选线及过电压保护综合装置适用于3~35KV中压电力系统，该产品广泛适用于3~35KV中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统，能对上述系统中的各类过电压加以限制，有效地提高了上述系统的运行稳定性及供电可靠性。

产品介绍

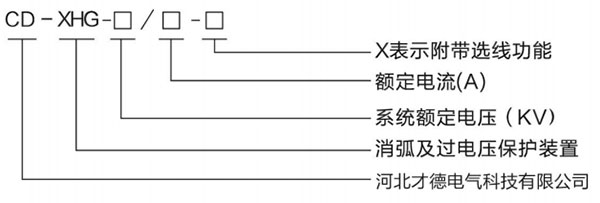

型号说明

●额定频率：50Hz

●额定电压：61035(KV)

●额定电流：10 16 20 31.5 50 63 100 200(A)

●环境温度：-30°C~+40C

●海拔高度：海拔2000m及以下(2000m以上需特殊设计)

●相对湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%

●周围不得有粉尘、煤气、烟气等具有爆炸性的混合物

●能将系统的大气过电压和操作过电压限制到较低的电压水平，保了电网及电气设备的绝缘。

●装置动作速度快，可在30ms~40ms之内动作，能快速消除间歇性弧光及稳定性弧光接地故障，抑制弧光接地过电压，防事故进一步扩大，降低线路的事故跳闸率。

●能够快速、有效地消除系统的谐振过电压，防长时间谐振过电压对系统绝缘破坏，防谐振过电压对电网中装设的避雷器及小感性负载的损伤。

●装置动作后，允许200A的电容电流连续通过至少2小时以上，用户可以在完成转移负荷的倒闸操作之后再处理故障线路。

●能够准确查找单相接地故障线路，对防事故的进一步扩大，对减轻运行和维护人员的工作量有重要意义：

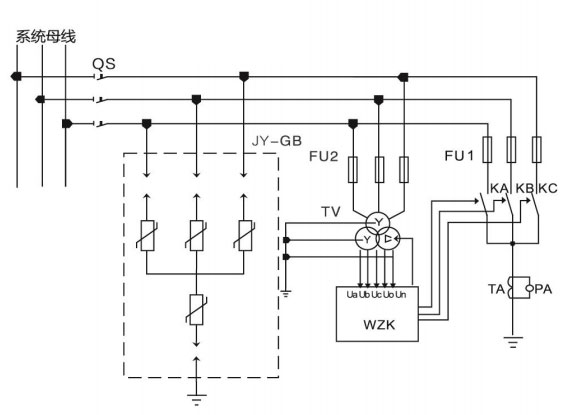

●由装置的工作原理可知，其限制过电压的机理与电网对地电容电流的大小无关，因而其保护性能不随电网运行方式的改变而改变，大小电网均可使用，电网扩容也没有影响。

●本装置中的电压互感器可以向计量仪表和继电保护等装置提供系统的电压信号，能够替代常规的PT柜。

●能够测量系统的单相接地电容电流。

●装置设备简单，体积小，安装、调试方便，即使用变电站，同样适用于发电厂的高压厂用电系统;既适用于新建站，也适用于老电站的改造。

●性价比高，相对于消弧线圈系统而言，性能价格比很高。
